Planta de Generación de Biogás

Paysandú, Uruguay - Año 2024

Tablero de control y potencia para planta de generación de biogás a partir de efluentes industriales.

  • Ingeniería, armado y provisión de tablero eléctrico.
  • Programación y puesta en marcha de PLC, HMI y SCADA de planta.
  • Supervisión de montaje eléctrico.

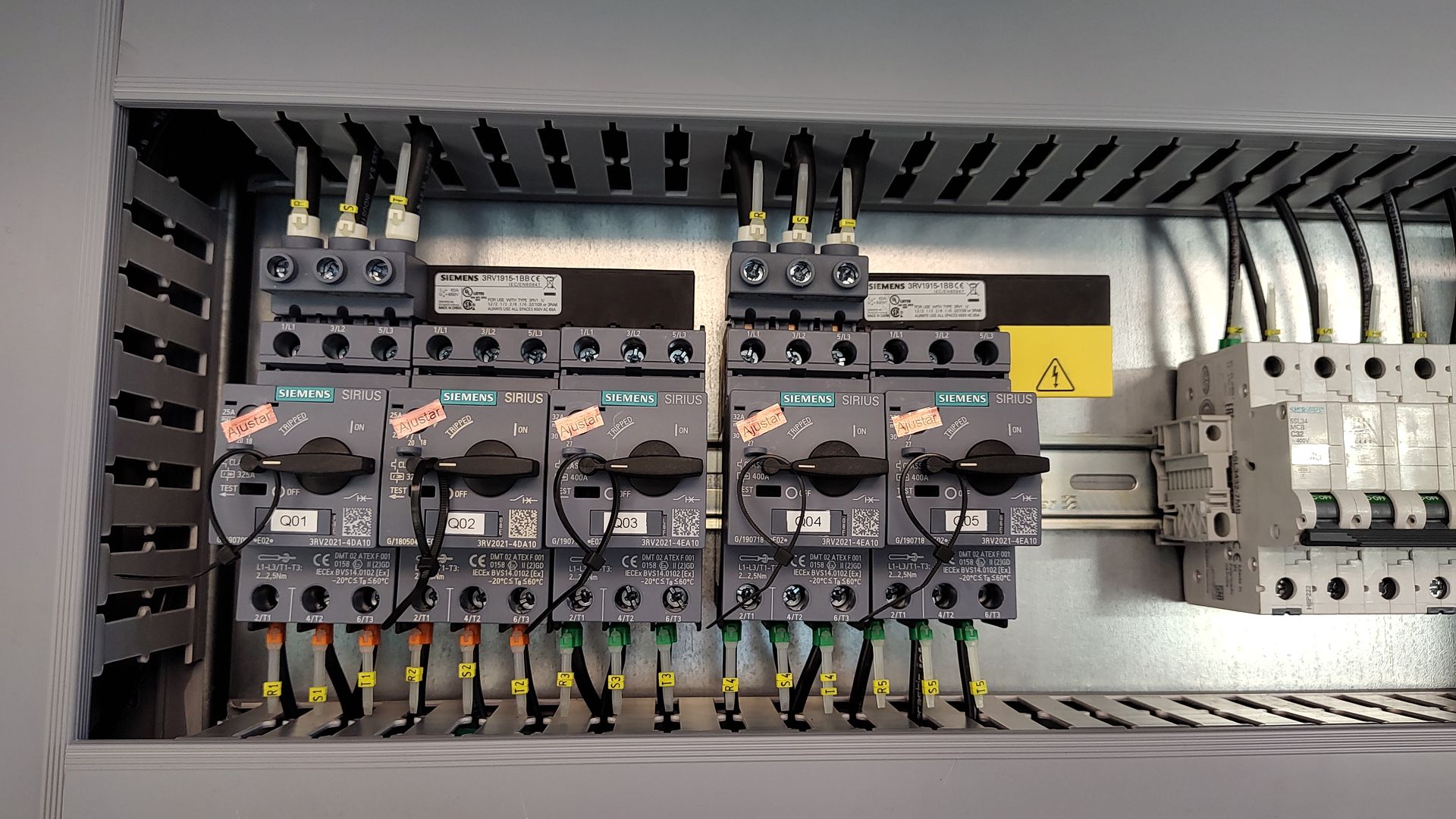

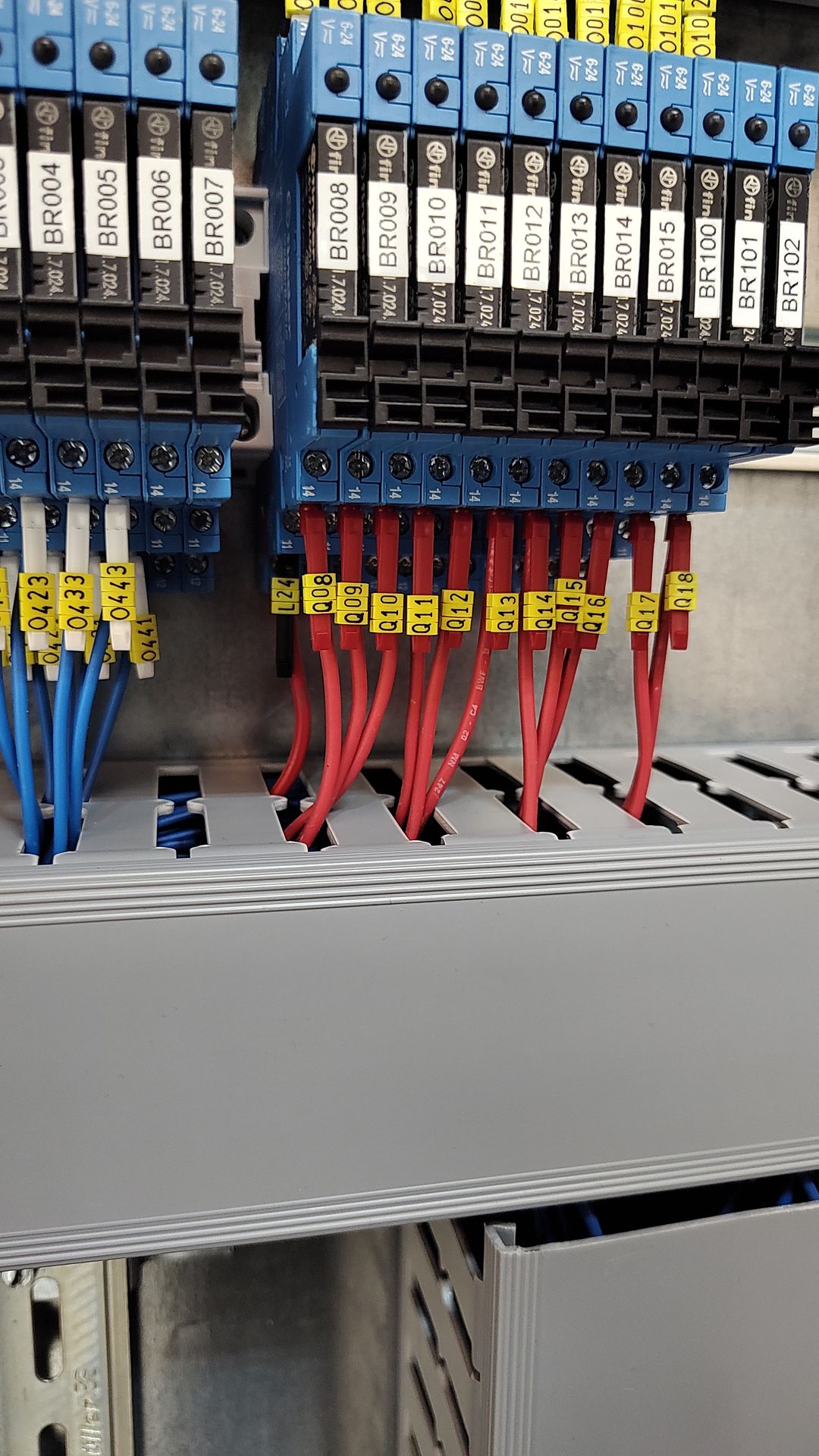

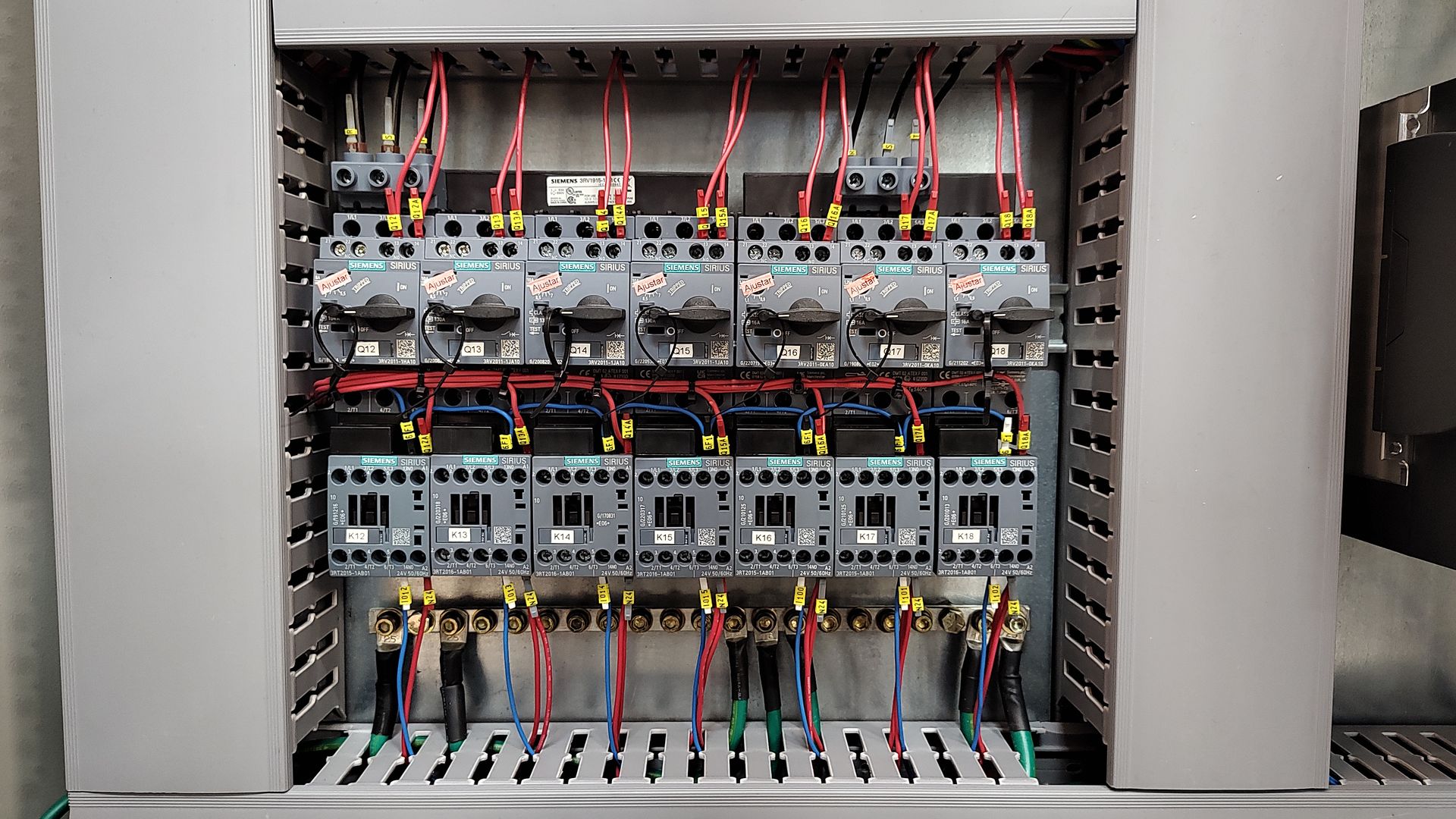

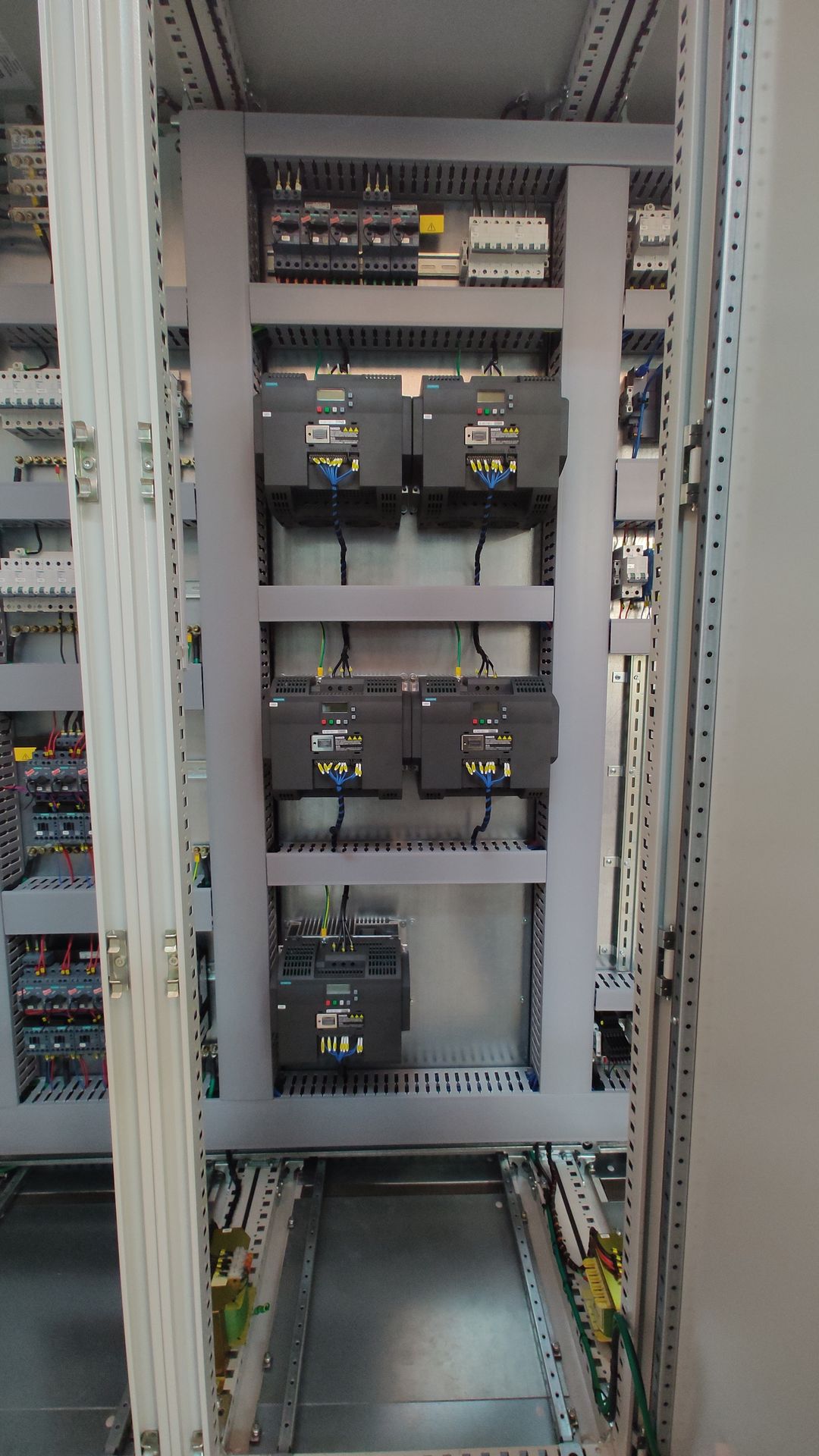

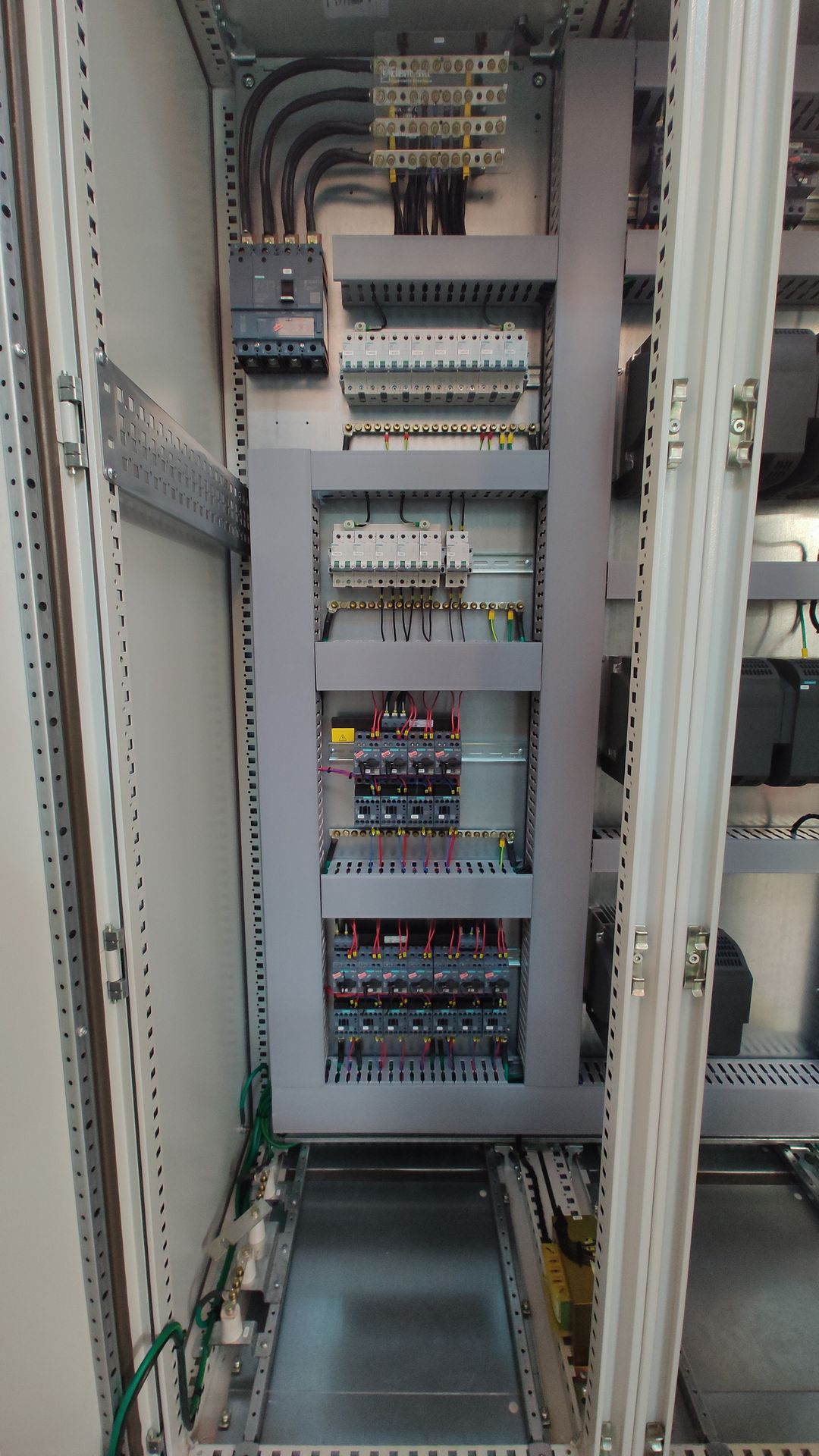

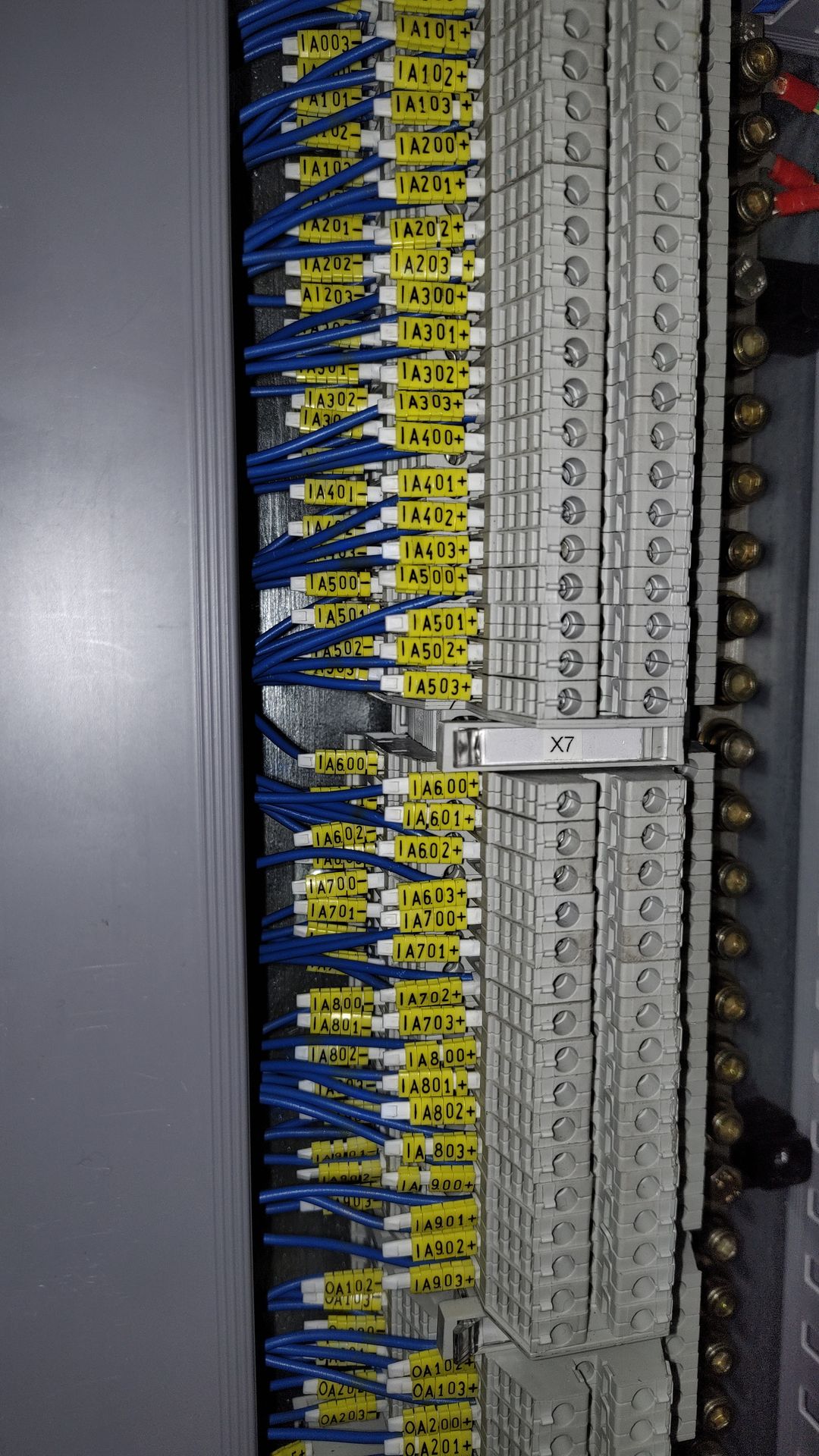

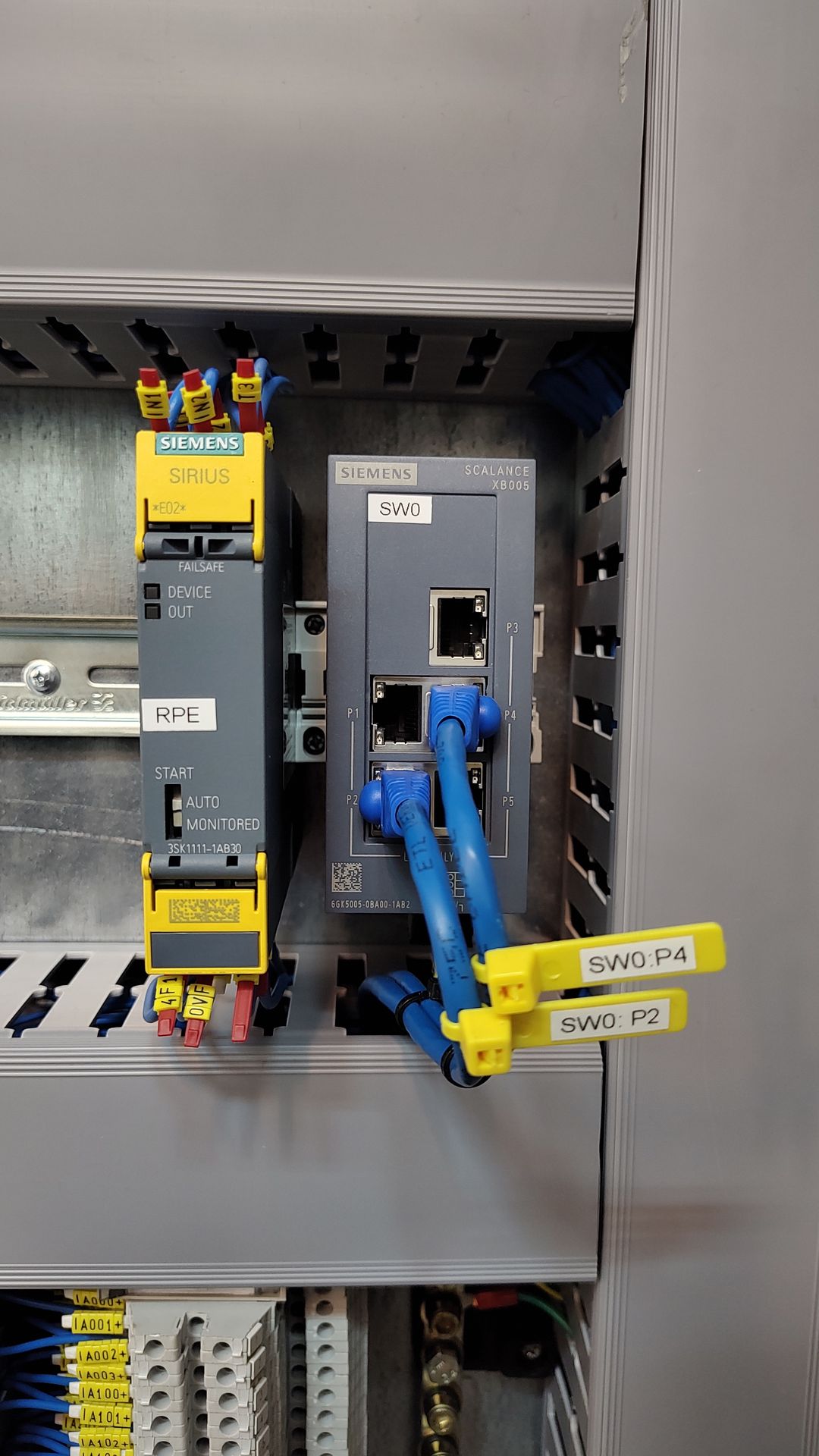

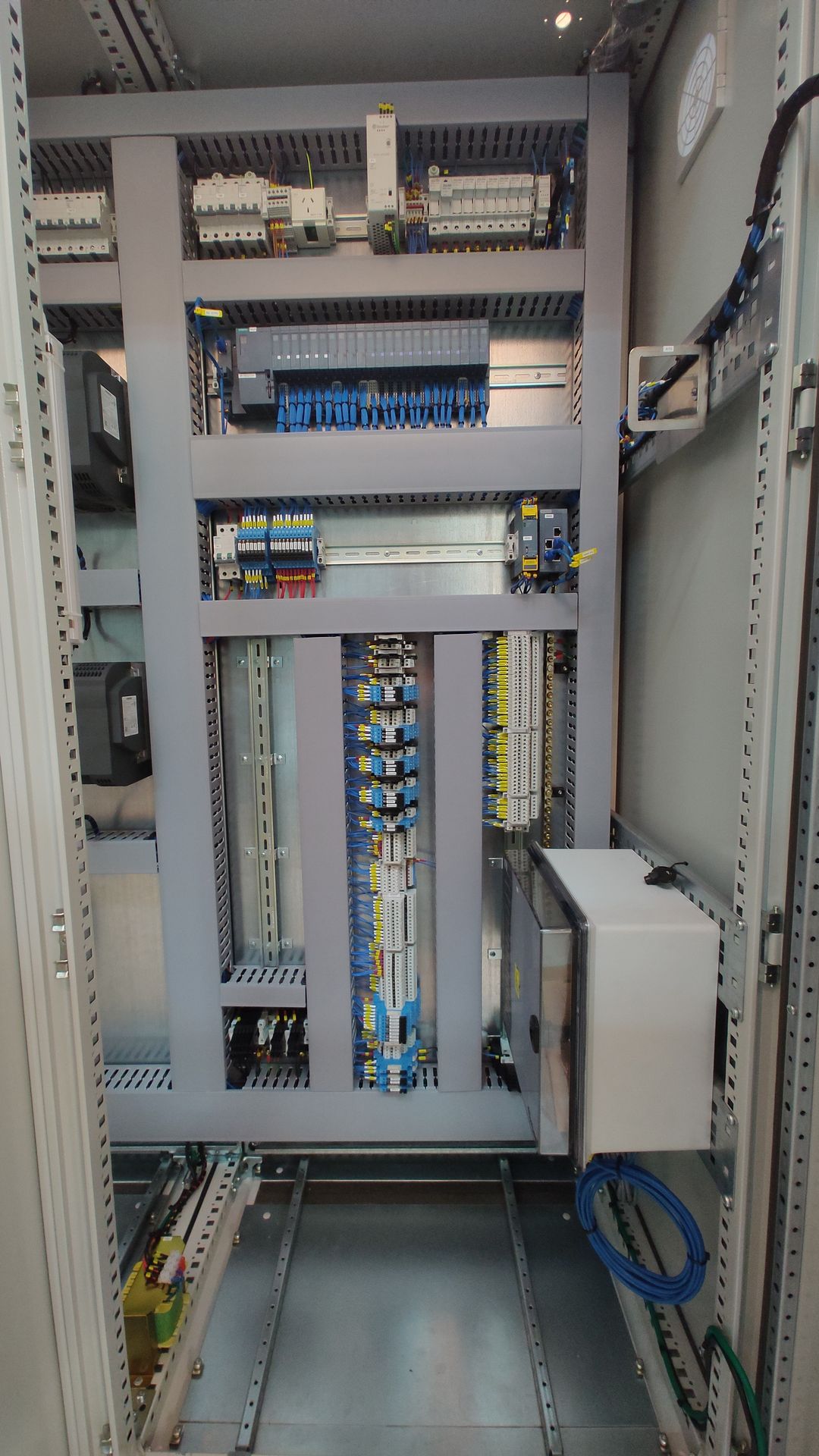

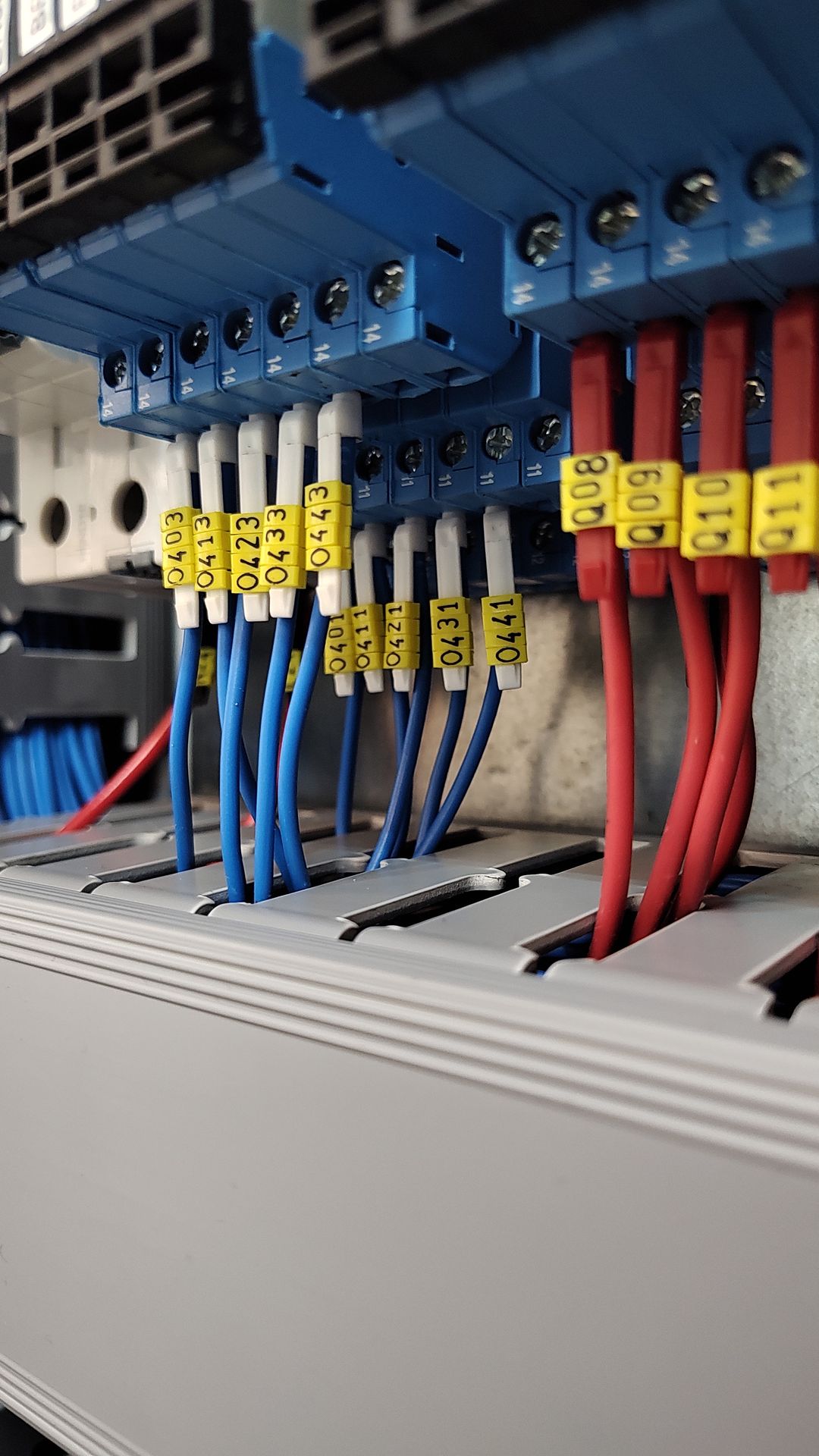

 Tablero



Ingeniería


  • Tension de alimentacion 3 x 380 / 220 V - 50 Hz.
  • Corriente Nominal: 200 A.
  • Corriente nominal de corta duracion admisible 36 kA eff. - 1 s
  • Envolventes: Schneider Spacial SF.
  • Terminacion color RAL 7035.
  • Grado de Proteccion IP 54.

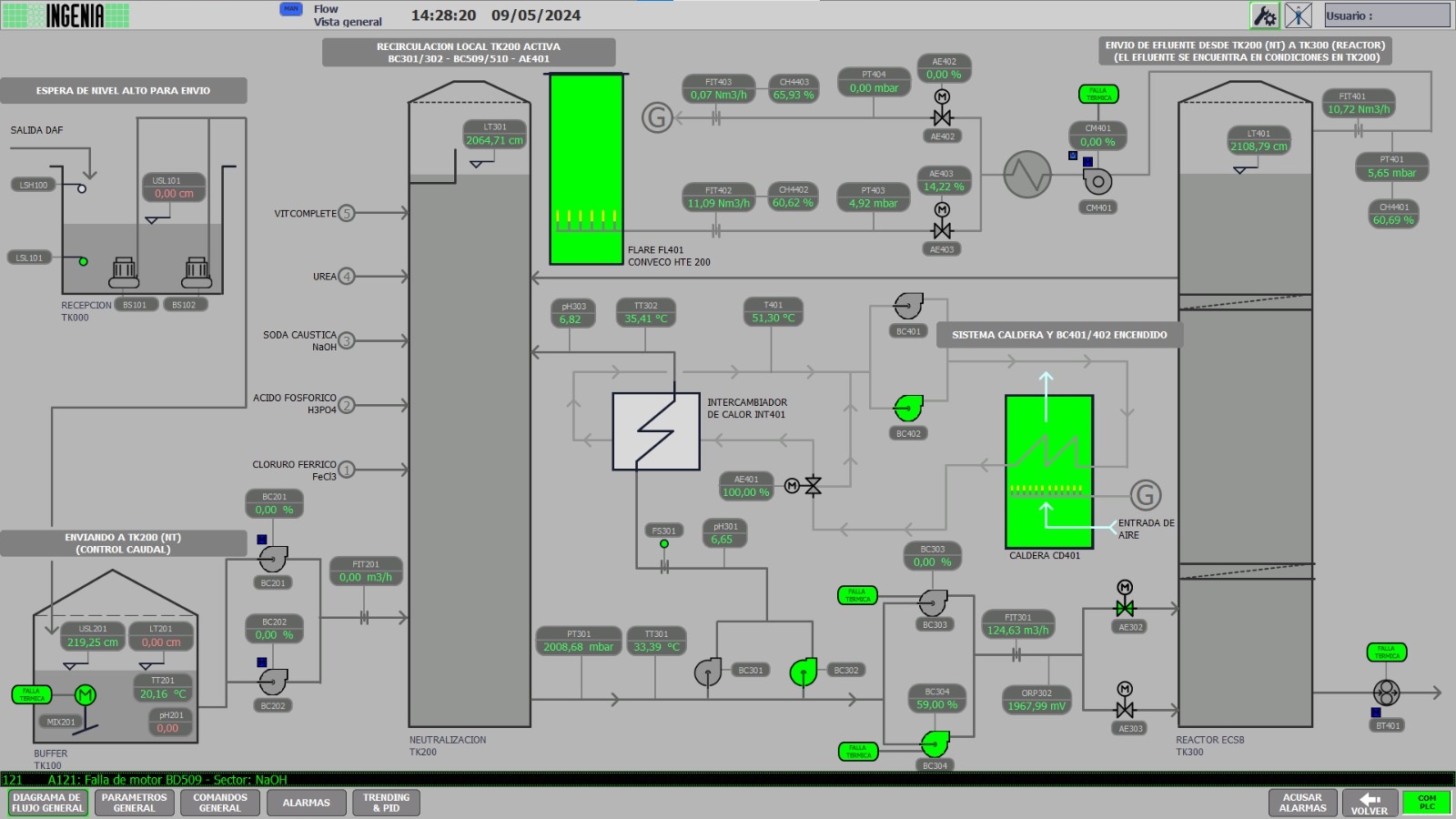

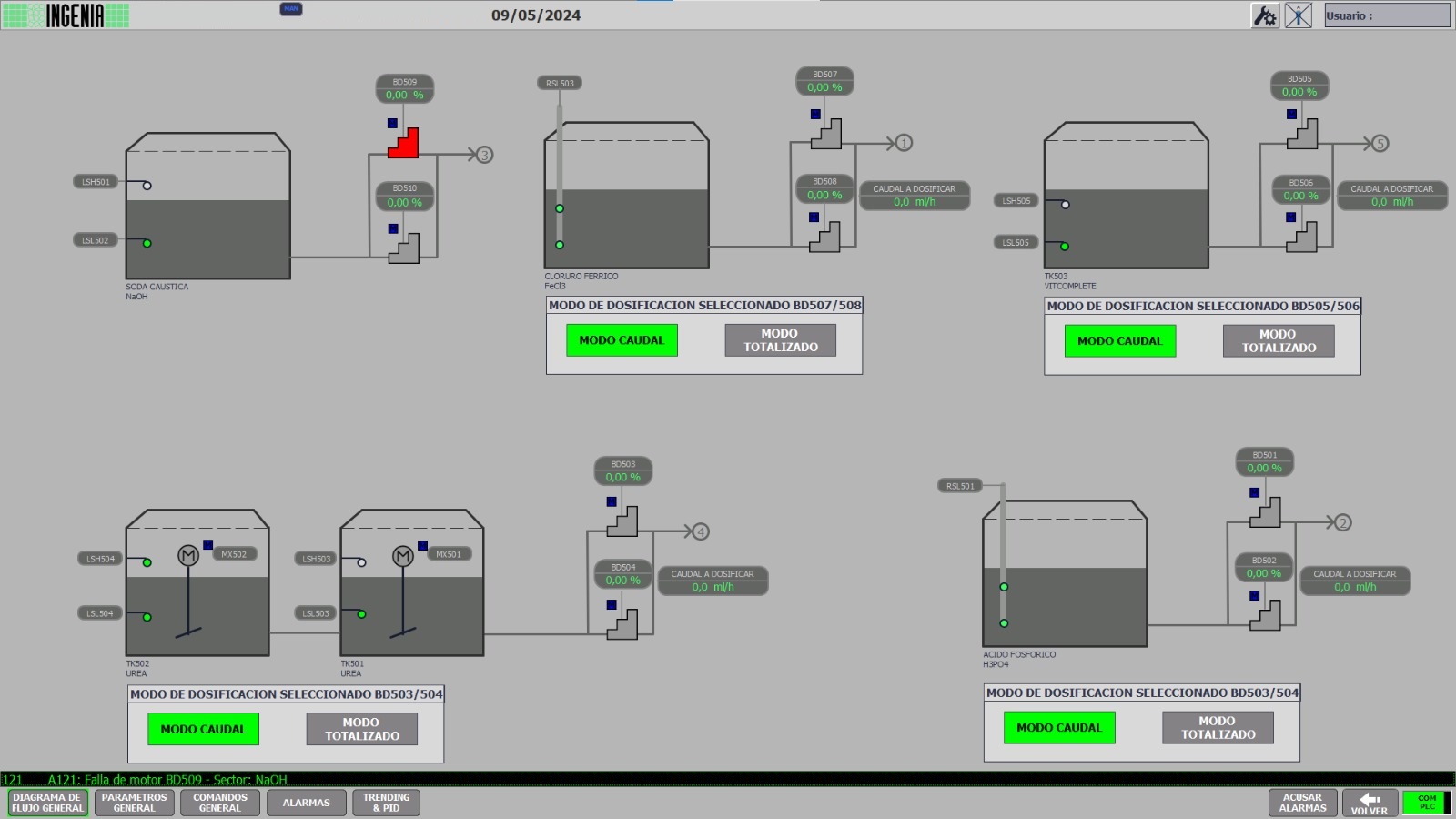

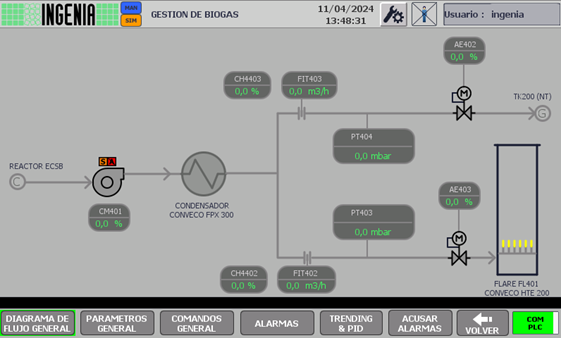

SCADA

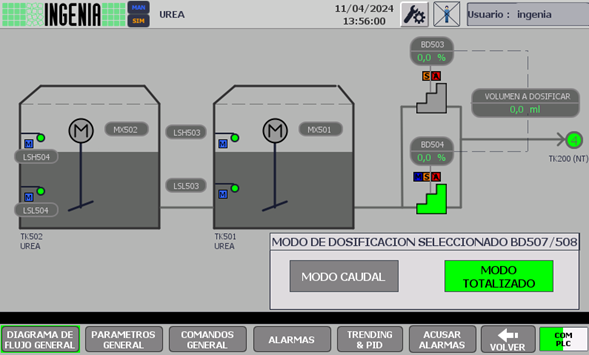

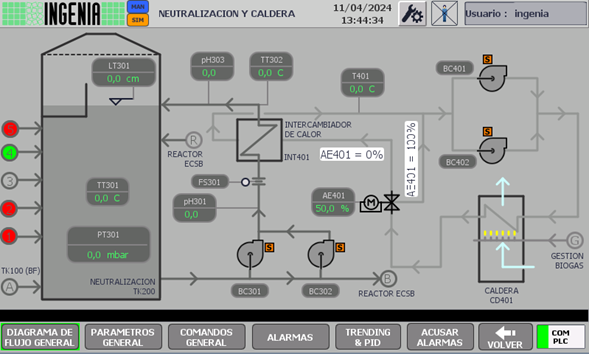

HMI

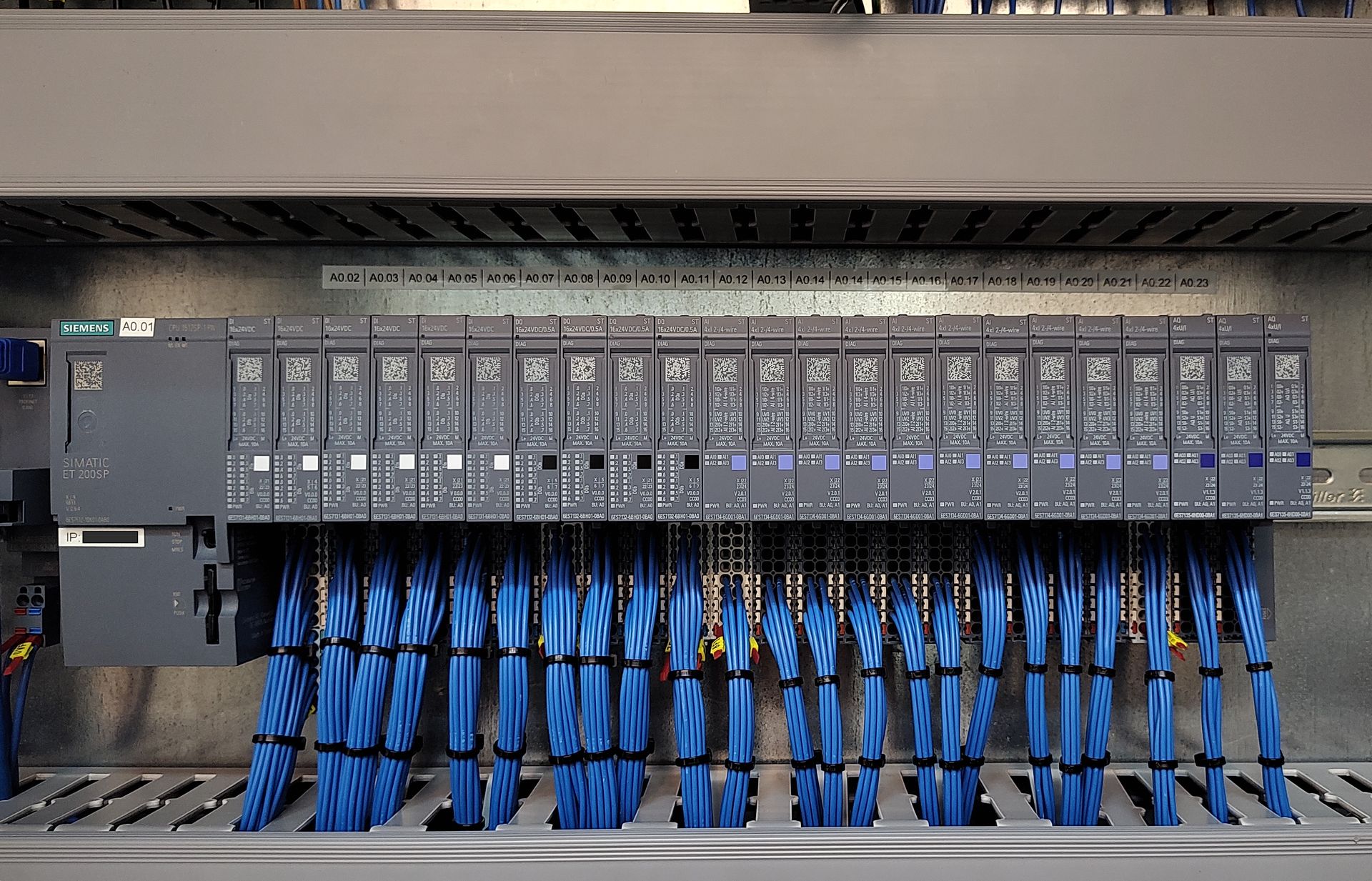

  • PLC Siemens 1512SP-1 PN
  • HMI Siemens KTP700 Basic
  • SCADA Siemens WinCC RT Advanced
  • Acceso remoto mediante router Teltonika RUT240 y OpenVPN
  • 96 Entradas Digitales, 64 Salidas Digitales, 40 Entradas Analógicas, 12 Salidas Analógicas

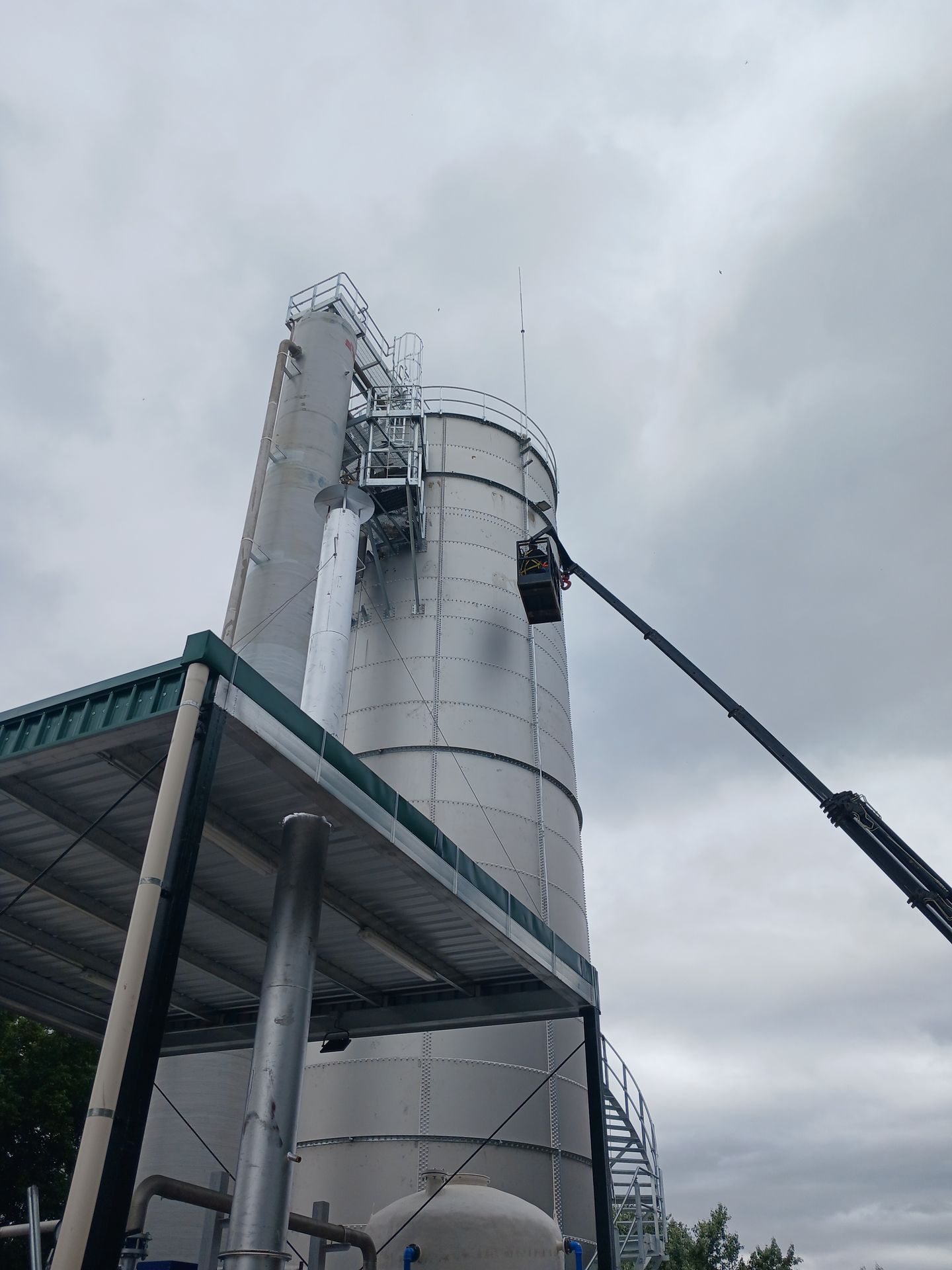

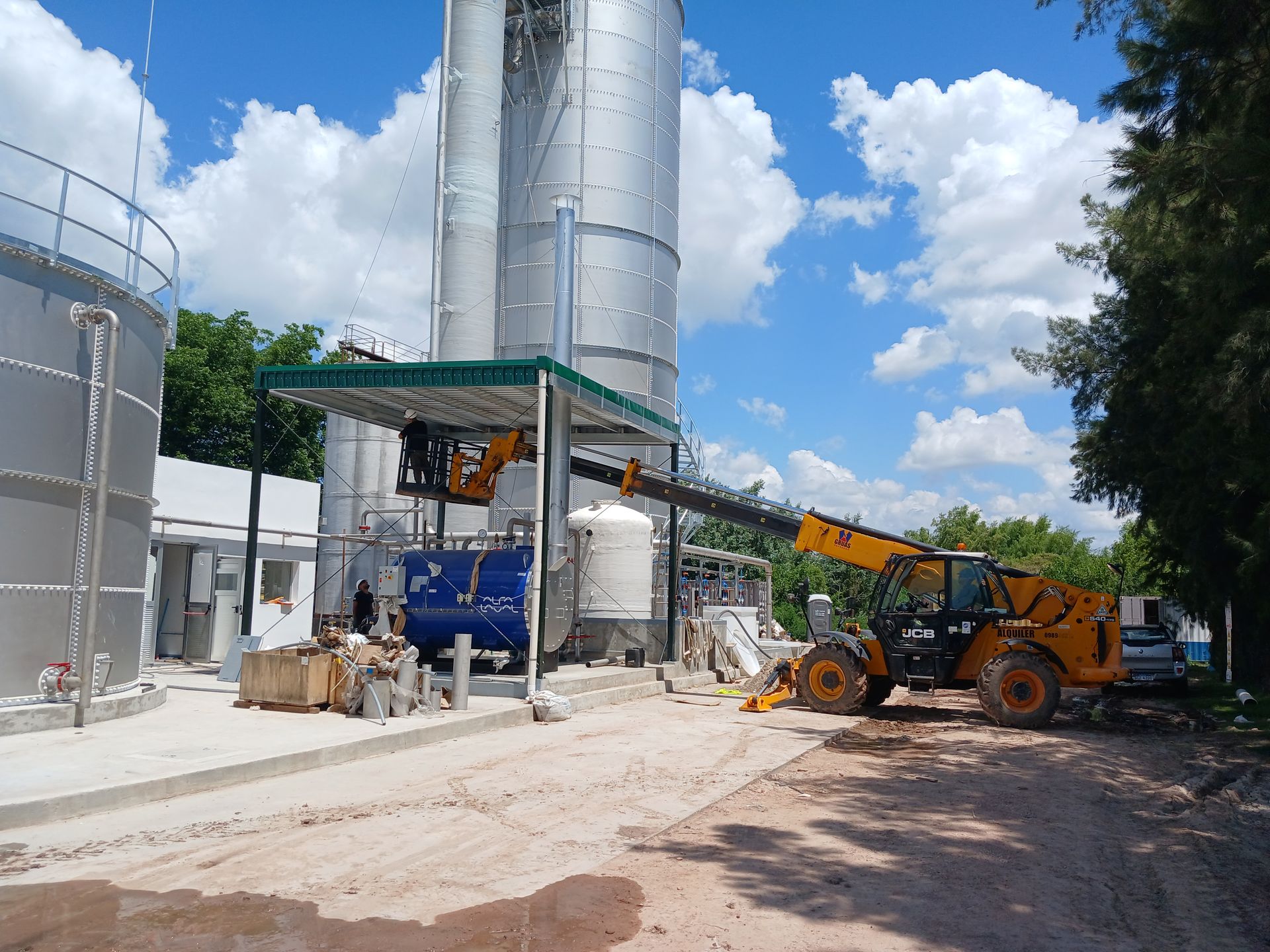

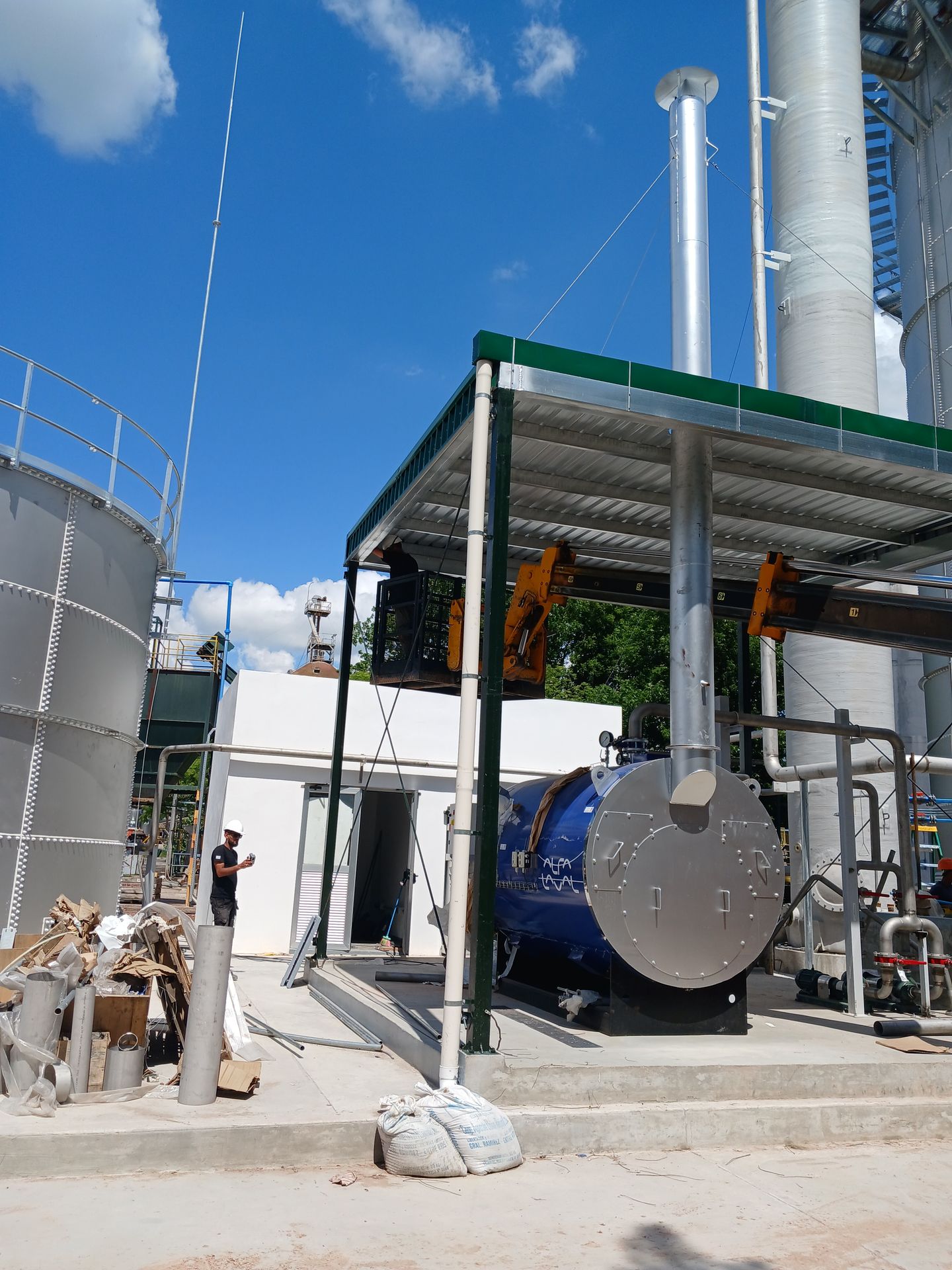

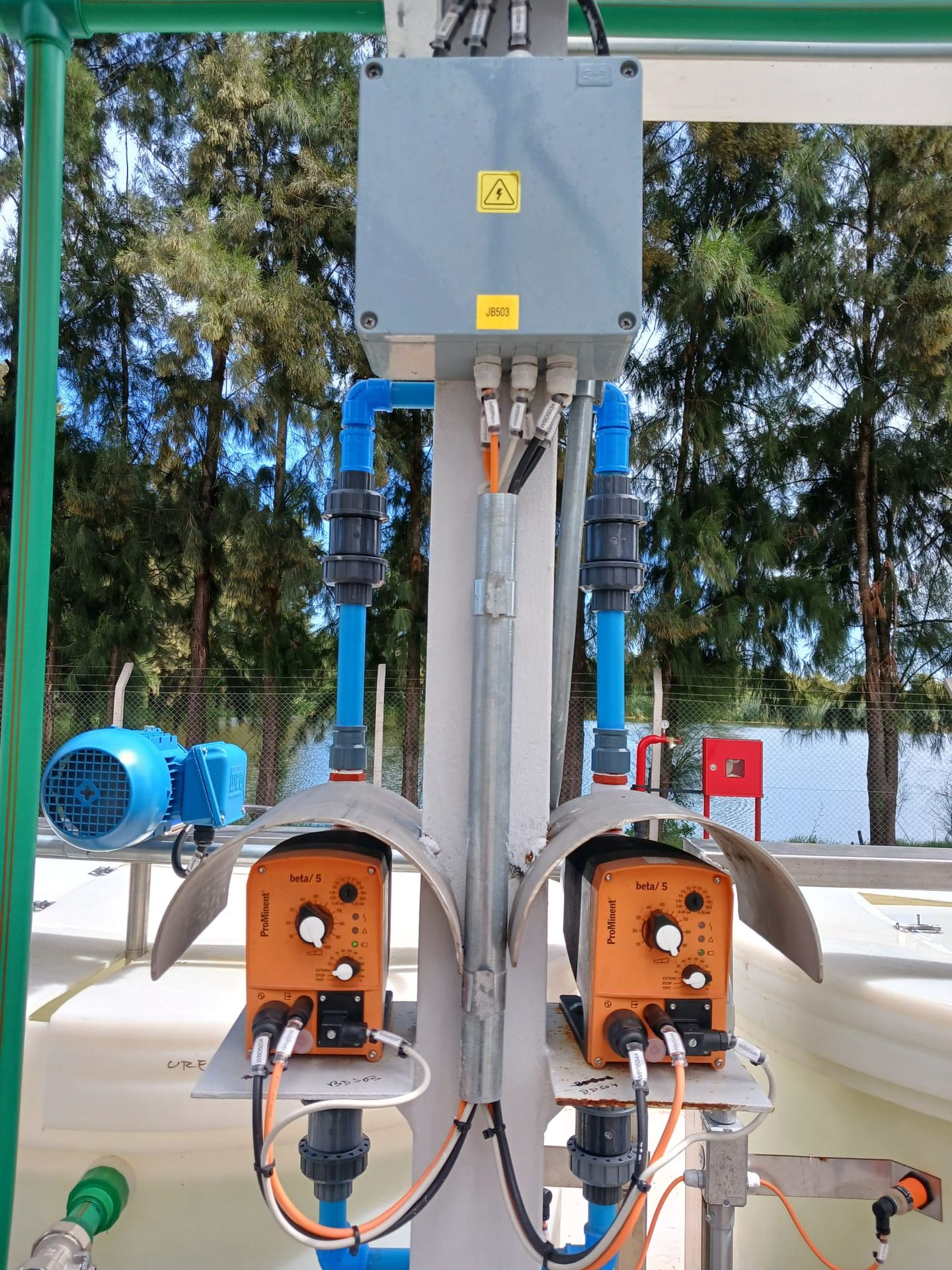

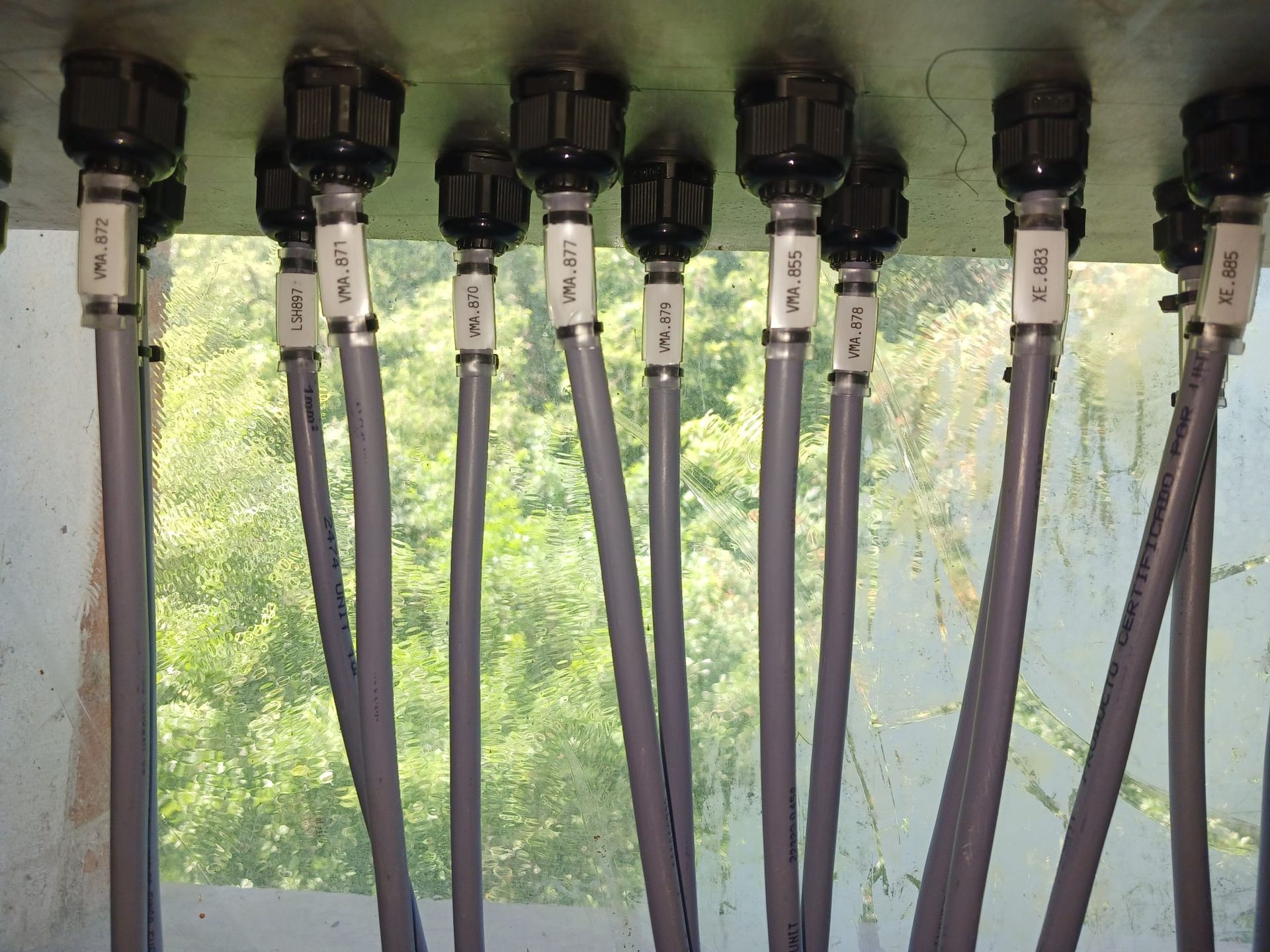

Montaje


Planta de Generación de Biogás
Dir: Martín Brión 10 de mayo de 2024
